Les différents types de serrures en camping-car : comprendre, identifier et remplacer vos barillets
S’il est un élément de sécurité à ne pas négliger en camping-car, c’est bien les serrures de la cellule et des trappes extérieures. Entre les marques, les formats et les systèmes de barillets, il est facile de s’y perdre. Ce guide va vous permettre de mieux appréhender les principaux modèles de serrures de camping-car. Il vous permettra entre autre d’en assurer l’entretien et les réparation éventuelles.
1. Comment fonctionne une serrure de camping-car ?
La plupart des serrures de cellule de camping-car reposent sur un principe mécanique similaire, composé de plusieurs éléments :
- Le cylindre : la partie fixe, généralement en métal ou en plastique, intégrée à la porte ou à la trappe.
- Le barillet : la partie amovible dans laquelle on insère la clé.
- Les goupilles ou languettes : de petites pièces métalliques qui montent ou descendent selon la clé utilisée, autorisant ou bloquant la rotation.
Lorsque la bonne clé est insérée, les goupilles s’alignent, le barillet peut tourner et le mécanisme d’ouverture est actionné. Les différences entre fabricants concernent principalement la forme du barillet, sa longueur, le profil de la clé et le nombre de combinaisons possibles.

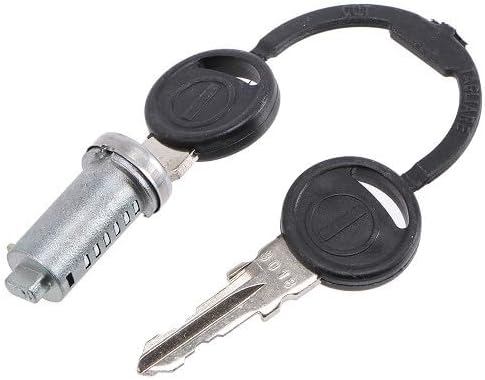

2. Les serrures ZADI : les plus répandues en camping-car
Les serrures ZADI sont parmi les plus courantes sur les camping-cars et caravanes, notamment sur les portillons de service et certaines trappes extérieures.
2.1 Comment reconnaître une serrure ZADI ?
- Clé ronde, souvent en plastique noir.
- Numéro gravé sur la partie circulaire de la clé.
- Séries fréquentes : 9001 à 9010 et 8001 à 8010.
Le niveau de sécurité reste limité : chaque série ne comporte que 10 combinaisons, soit une vingtaine de variantes au total. Il n’est donc pas rare que deux véhicules différents partagent la même clé.
2.2 Caractéristiques du barillet ZADI
- Forme cylindrique simple, facile à identifier.
- Longueur supérieure à celle de certains autres fabricants.
- Languette interne de retenue qui empêche l’extraction du barillet sans outil adapté.
Kit de remplacement de barillet de serrures de camping-car ZADI
- 10 cylindres à enfichables, système Zadi, simultanés, avec ergot rouge.
- Compatible avec les systèmes STS et Zadi (identiques).
- Comprennent 6 gâches, 1 plaque de support et
- deux clés.
2.3 Remplacer un barillet ZADI
Le remplacement d’un barillet ZADI suit généralement les étapes suivantes :
- Insérer la clé d’origine dans le barillet.
- Tourner légèrement la clé (environ 20°) pour libérer la languette interne.
- Retirer la clé en laissant le barillet dans cette position.
- Introduire une clé maître ZADI ou un outil fin pour abaisser la languette de retenue.
- Extraire le barillet à l’aide d’un petit crochet ou d’un outil adapté.
Clé de démontage pour cylindre Zadi
Une clé maître ZADI existe dans le commerce, mais un bricoleur expérimenté peut parfois s’en sortir avec un simple outil fin, en restant très délicat pour ne pas abîmer le support plastique.
- Clé de démontage pour cylindre Zadi
- Uniquement pour les cylindres ZADI avec une languette verte et des panneaux intérieurs fraisés. Le cylindre représenté sur la photo n'est pas inclus dans l'offre et sert uniquement d'illustration.
- Déverrouille le cylindre afin qu'il puisse être retiré
- Longueur de la lame : 38 mm - Longueur totale : 62 mm - Poignée en plastique rouge

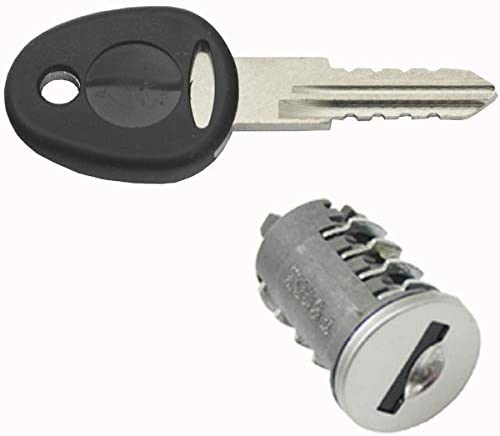

3. Les serrures FAP : plus de combinaisons et de variantes
Le fabricant italien FAP propose une large gamme de serrures et de barillets utilisés sur différents véhicules de loisirs.
3.1 Comment reconnaître une serrure FAP ?
- Clé plate avec une petite fenêtre transparente où figure un numéro.
- Nombreuses séries : 2000, 4000, 8000, etc.
Le nombre de combinaisons est plus important que sur les ZADI, ce qui réduit les risques de doublons entre véhicules.
Kit de remplacement de barillet de serrures de camping-car FAP
- 10 cylindres de serrure
- Compatible avec le système FAP New
- 8 gâches, 1 plaque de maintien
- 2 clés
3.2 Particularités du barillet FAP
- Forme non cylindrique, avec un méplat servant de guide.
- Rotation limitée par un ergot intégré au cylindre.
- Compatibilité avec plusieurs types de cylindres, même si les clés ne sont pas toujours interchangeables.
Clé de démontage FAP de barillets de serrures de camping-car FAP
- Clé de démontage pour cylindre FAP HSC
- Uniquement pour cylindre FAP HSC (cylindre de haute sécurité) avec une languette noire et des clés fraisées. Le cylindre représenté sur la photo n'est pas inclus dans l'offre et sert uniquement d'illustration.
- Déverrouille le cylindre afin qu'il puisse être retiré
- Longueur totale : 55 mm
3.3 Compatibilité avec les portillons Thetford
Il a existé des cylindres FAP spécialement conçus pour les portillons Thetford. Ces modèles sont aujourd’hui difficiles à trouver, voire introuvables en neuf. Certains vendeurs en profitent pour proposer des pièces d’occasion ou de vieux stocks à des tarifs très élevés.
Face à cette rareté, certains utilisateurs choisissent de fabriquer ou imprimer eux-mêmes un cylindre compatible, notamment via l’impression 3D, afin de conserver leur jeu de clés FAP.
4. Les serrures STS Oberholz : proches des modèles FAP
Les serrures STS Oberholz pour camping-car sont moins répandues et moins documentées, mais elles présentent de fortes similitudes avec les modèles FAP.
- Profil de clé visiblement proche de celui des FAP.
- Cylindres probablement compatibles avec certains systèmes FAP.
- Peu d’informations officielles, car ces serrures sont rarement rencontrées sur les camping-cars récents.
Kit de remplacement de cylindres de serrures de camping-car STS OBERHOLZ
- 5 cylindres de serrure STS SCS Série 53
- Compatible avec les systèmes STS et ZADI (identiques)
- deux clés
- Qualité supérieure du fabricant d'équipement d'origine
Si vous possédez des serrures Oberholz, relever les dimensions et les références peut être très utile pour la communauté des camping-caristes, notamment pour trouver des solutions de remplacement.
Clé de démontage FAP de cylindres de serrures de camping-car STS OBERHOLZ
- Clé de démontage STS SCS 53 pour caravane et camping-car 3 mm
- Uniquement pour les cylindres STS avec clé fraisée de 3 mm d'épaisseur. Ne convient pas aux cylindres Zadi.
- Déverrouille le cylindre de sorte qu'il peut être retiré
- Longueur totale : 76 mm
5. Identifier sa serrure sans tout démonter
Avant de démonter une serrure, quelques indices visuels permettent souvent d’identifier le fabricant :
| Élément observé | Fabricant probable |
|---|---|
| Clé ronde en plastique noir | ZADI |
| Numéro de série 900X ou 800X | ZADI |
| Clé plate avec petite fenêtre transparente | FAP |
| Portillon de service Thetford récent | Le plus souvent ZADI |
| Ancien portillon Thetford | Parfois FAP |
En cas de doute, une photo nette de la clé et du barillet peut aider à obtenir une identification rapide sur les forums ou auprès d’un spécialiste.
6. Retirer une serrure bloquée ou sans clé
Lorsque la clé est perdue ou que le barillet est bloqué, il est parfois nécessaire de retirer la serrure pour la remplacer.
6.1 Cas d’un barillet ZADI
- Perçage possible, mais à réaliser avec une grande prudence.
- Éviter de percer trop profondément pour ne pas endommager le support plastique ou le mécanisme interne.
- Un jeu d’outils de crochetage peut parfois suffire à libérer le barillet sans destruction.
6.2 Cas d’un barillet FAP
- Il faut presser les goupilles internes (souvent quatre demi-lunes) pour libérer le mécanisme.
- Une fois les goupilles comprimées, on peut faire pivoter légèrement le cylindre pour extraire le barillet.
Dans tous les cas, si vous n’êtes pas à l’aise avec ces manipulations, il est préférable de faire appel à un serrurier ou à un atelier spécialisé en véhicules de loisirs.
7. Conclusion : mieux connaître ses serrures pour mieux sécuriser son camping-car
Les serrures de camping-car peuvent sembler complexes, mais en pratique, quelques fabricants dominent le marché : ZADI, FAP et, plus marginalement, Oberholz. Savoir identifier le type de serrure installé sur votre véhicule vous permet de :
- Remplacer un barillet perdu ou endommagé sans tâtonner.
- Harmoniser vos clés pour limiter le nombre de clés sur votre trousseau.
- Éviter des achats inutiles ou des pièces incompatibles.
- Améliorer la sécurité de votre camping-car ou caravane.
En prenant le temps d’identifier correctement vos serrures et barillets, vous gagnez en confort d’utilisation et en sérénité lors de vos voyages.
